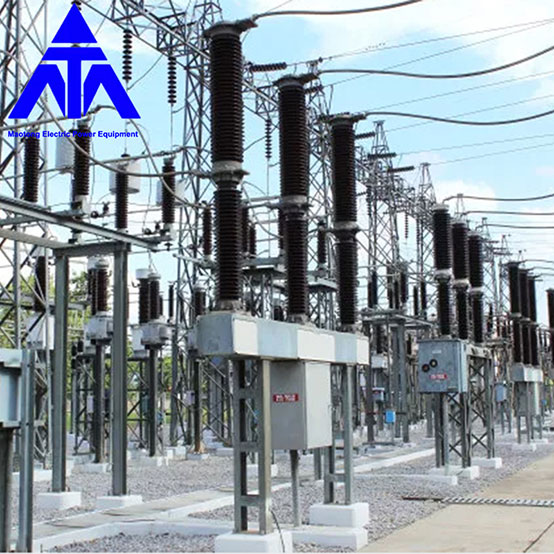

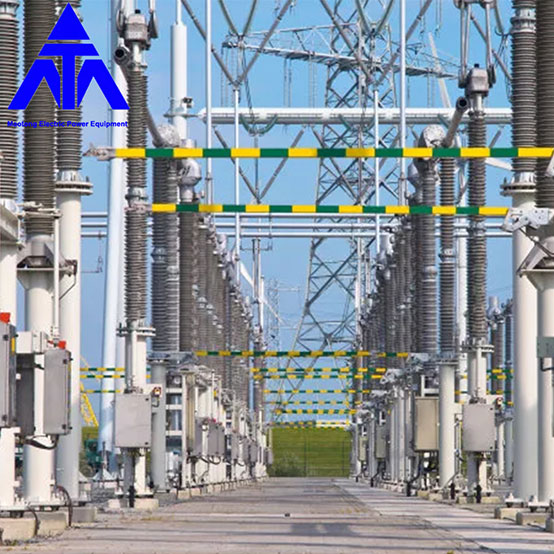

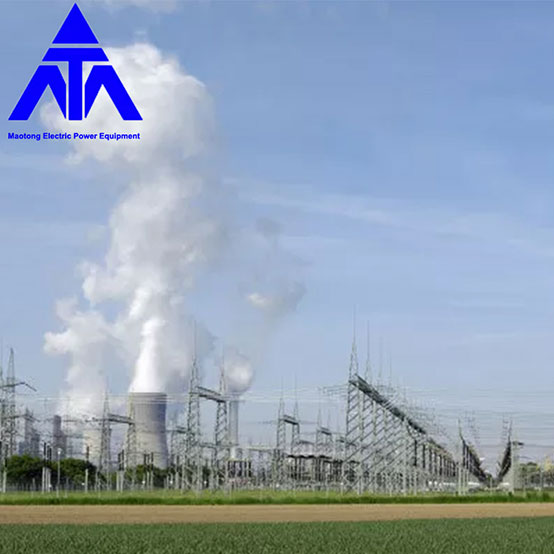

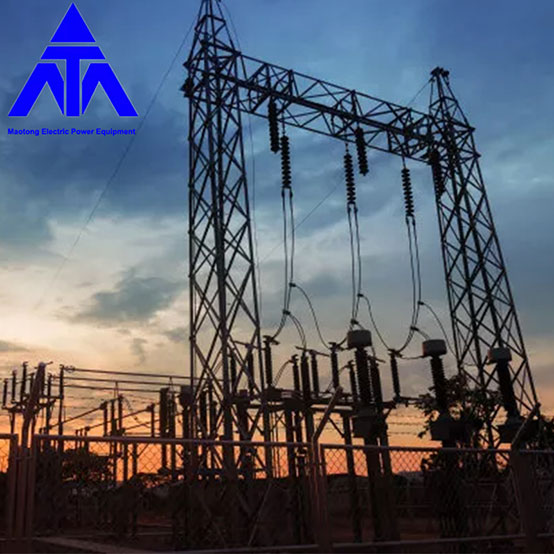

Kết cấu trạm biến áp truyền tải điện 220kv

Cấu trúc trạm biến áp truyền tải điện chất lượng cao 220kv được cung cấp bởi các nhà sản xuất Trung Quốc Mao Tong. Mua trực tiếp Cấu trúc trạm biến áp điện 220kv chất lượng cao với giá thấp. Trạm biến áp điện truyền tải chuyên nghiệp Maotong®, Phân loại và đặc điểm của trạm biến áp được mô tả ngắn gọn. Khi nói đến lưới điện, bạn không thể làm gì nếu không có trạm biến áp. Trạm biến áp là một cơ sở tại điểm giao nhau của các đường dây trong mạng điện để thay đổi điện áp, trao đổi điện năng, thu thập và phân phối năng lượng điện.


Nếu chia theo cách bố trí trạm biến áp, trạm biến áp thường có thể được chia thành trạm biến áp ngoài trời, trạm biến áp trong nhà và trạm biến áp ngầm. Trạm biến áp trong nhà được chia thành trạm biến áp toàn bộ trong nhà và trạm biến áp nửa trong nhà theo cách bố trí máy biến áp chính và thiết bị điện cao áp chính. Trạm biến áp ngoài trời, máy biến áp chính và các thiết bị điện cao thế chính được bố trí ngoài trời.

Sự sắp xếp này chiếm diện tích lớn, các thiết bị điện và tòa nhà có thể đáp ứng đầy đủ các yêu cầu về khoảng cách khác nhau như khoảng cách an toàn điện, khoảng cách cháy nổ, v.v., thuận tiện cho việc vận hành, bảo trì và đại tu. Nó phù hợp để xây dựng ở khu vực ngoại thành hoặc nông thôn.

Toàn bộ trạm biến áp trong nhà, máy biến áp chính và toàn bộ các thiết bị điện cao áp, hạ thế đều được bố trí trong nhà. Loại trạm biến áp này làm giảm tổng diện tích sàn nhưng lại có yêu cầu cao hơn về bố trí bên trong công trình. Nó có đặc điểm nhỏ gọn, chênh lệch chiều cao lớn và chiều cao tầng khác nhau, dễ dàng đáp ứng nhu cầu cảnh quan xung quanh. Thích hợp cho các khu vực đô thị đông dân cư, hoặc nằm ở khu vực ven biển, hồ muối, nhà máy hóa chất và các khu vực khác có mức độ ô nhiễm không khí cao.

Các trạm biến áp nửa trong nhà, máy biến áp chính hoặc bố trí thiết bị điện cao áp chính ngoài trời, trạm trong nhà được kết hợp nhằm tiết kiệm diện tích, đẹp hài hòa với môi trường xung quanh, điều kiện vận hành thiết bị và trạm biến áp loại ngoài trời, ưu điểm là chi phí tương đối thấp trong nền kinh tế của các thị trấn nhỏ tương đối phát triển cũng như cần phải quan tâm đầy đủ đến môi trường và sự phối hợp các chỉ số kinh tế kỹ thuật xây dựng khu vực.



Trạm biến áp ngầm được chia thành trạm biến áp ngầm hoàn toàn và trạm biến áp bán ngầm. Tòa nhà chính của toàn bộ trạm biến áp ngầm được xây dựng dưới lòng đất, máy biến áp chính và các thiết bị điện chính khác được lắp đặt trong tòa nhà ngầm.

Chỉ một số ít công trình như lỗ thông hơi và thiết bị trạm biến áp, lối vào và lối ra của nhân viên được xây dựng trên mặt đất, cũng như thiết bị làm mát và phòng điều khiển chính của máy biến áp chính lớn có thể được bố trí trên mặt đất. Trạm biến áp bán ngầm chủ yếu là các công trình ngầm, máy biến áp chính hoặc các thiết bị điện chính khác được lắp đặt một phần trong các công trình ngầm. Trạm biến áp ngầm thích hợp để xây dựng ở những khu vực có mật độ xây dựng và đông dân cư đông đúc.

Theo trạng thái và chức năng của trạm biến áp trong hệ thống điện, trạm biến áp nói chung có thể được chia thành trạm biến áp trung tâm, trạm biến áp quan trọng khu vực và trạm biến áp chung.

Trạm biến áp trung tâm được đặt tại điểm trục của hệ thống điện. Điện áp phía cao áp thường là 500 (750) kV, và điện áp phía trung thế và hạ thế thường là 220kV (330kV) và 35kV. Phía cao áp của trạm biến áp trung tâm được kết nối với lưới điện khu vực và kết nối với một số nguồn điện lớn, phía cao áp có lượng truyền tải điện lớn.

Trạm biến áp được trang bị một số máy biến áp giảm áp công suất lớn, tải điện từ lưới điện khu vực và cung cấp điện cho các trạm biến áp quan trọng trong khu vực. Phía phụ tải của loại trạm biến áp này thường là điểm cung cấp điện chính của lưới điện khu vực. Sau khi mất điện toàn trạm sẽ khiến hệ thống hư hỏng ổn định, lưới điện bị sập dẫn đến mất điện trên diện rộng.

Các trạm biến áp quan trọng của khu vực được đặt tại điểm trục của mạng lưới khu vực. Điện áp phía cao áp thường là 220 (330) kV, điện áp phía trung thế và hạ áp thường là 110kV và 35kV hoặc 10kV. Loại trạm biến áp này chủ yếu tải điện từ lưới điện khu vực và cung cấp điện cho mạng phân phối khu vực hoặc trực tiếp cho người sử dụng. Sau khi mất điện toàn trạm có thể gây ra sự cố sập lưới điện khu vực và ảnh hưởng đến việc cung cấp điện của toàn khu vực.

Loại trạm biến áp này có các yêu cầu khác nhau về hệ thống dây điện chính do cấu trúc lưới điện khác nhau ở các vùng khác nhau. Ví dụ, khi cấu trúc lưới điện khu vực vững chắc và thực hiện được cấu hình N-1(hoặc N-2), yêu cầu về độ tin cậy của hệ thống dây điện chính của trạm biến áp sẽ giảm đi tương đối.

Trạm biến áp chung được đặt ở cuối mạng lưới quận, hay còn gọi là trạm biến áp đầu cuối. Điện áp phía cao áp chủ yếu là 110kV, nhưng cũng có 220kV, và điện áp phía trung áp và hạ thế thường là 35kV và 10kV. Ngoài ra còn có phía điện áp cao 110kV hoặc 220kV hạ trực tiếp xuống 35kV hoặc 10kV. Nguồn điện giảm dần được sử dụng bởi các khách hàng hoặc doanh nghiệp gần đó. Sau khi toàn bộ trạm mất điện, chỉ những người dùng và doanh nghiệp lân cận bị ảnh hưởng và phạm vi tác động rất nhỏ.
