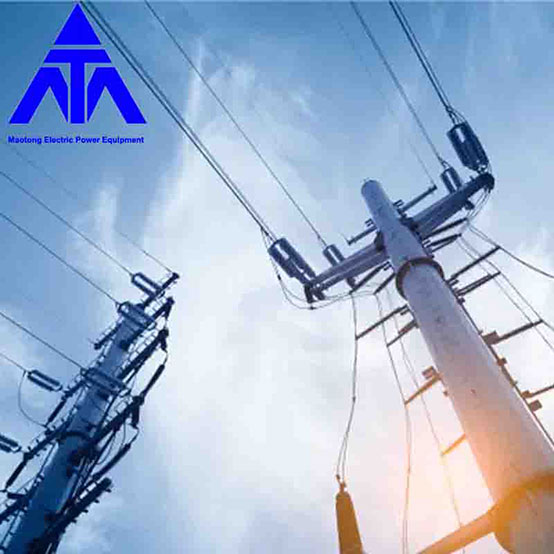

Thiết kế tháp là một phần quan trọng của thiết kế kỹ thuật đường dây trên không, ảnh hưởng trực tiếp đến vận hành an toàn và chi phí của đường dây truyền tải. Theo thống kê, chi phí cột, cột chiếm 37% giá thành xây dựng đường dây tải điện. Trong dự án đường dây tải điện, tỷ lệ cột và tháp thẳng trong tổng số cột và tháp thường đạt 80%, điều này có tác động lớn đến chi phí dự án, đường dây càng dài thì tác động càng rõ ràng. Do đó, theo các quy định của Công nghệ thiết kế cột ống thép của đường dây truyền tải trên không, thiết kế phải tiên tiến nhất về mặt công nghệ và hợp lý về mặt kinh tế trên tiền đề đảm bảo chất lượng, an toàn và khả năng ứng dụng.

Các yếu tố chính ảnh hưởng đến các chỉ tiêu kinh tế của tháp là điều kiện khí tượng, điều kiện phục vụ, chiều cao danh nghĩa lớn nhất và loại tháp.
2. Lựa chọn điều kiện khí tượng

Điều kiện khí tượng thiết kế của Dự án là điều kiện khí tượng điển hình của tỉnh Quảng Đông, cụ thể là tốc độ gió tối đa là 25m/s, độ đóng băng tối đa theo thiết kế là 15mm, nhiệt độ tối thiểu là -10 â và nhiệt độ tối đa là 40 â. .

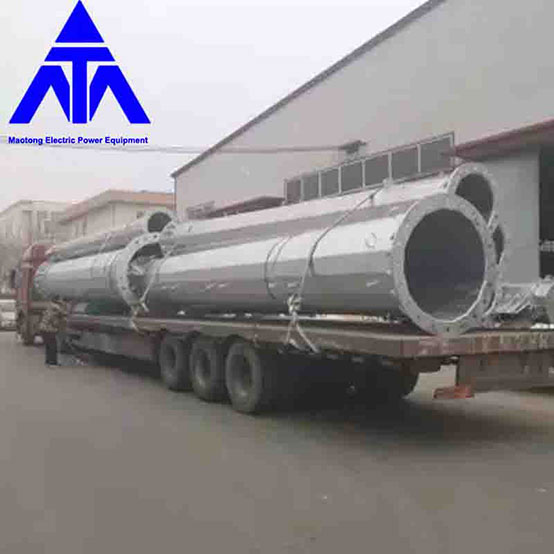

3 Xác định điều kiện sử dụng của cột ống thép
3.1 Xác định kiểu dáng và ứng suất làm việc lớn nhất của dây dẫn và dây nối đất

Theo hồ sơ thẩm duyệt thiết kế sơ bộ của Dự án, dây dẫn được lựa chọn cho Dự án là dây nhôm lõi thép LGJX-240/30 (tiêu chuẩn kỹ thuật GB1179-83), có hệ số an toàn thiết kế k=5 và ứng suất làm việc lớn nhất 52,06N /mm2. Một dây dẫn sét là dây thép bọc hợp kim đất hiếm 5% nhôm kẽm GJX-50, có hệ số an toàn k=8 và ứng suất làm việc tối đa 147N/mm2, dây còn lại là dây dẫn sét sợi quang composite OPGW.

3.2 Xác định nhịp

Xét công trình là tuyến đô thị có địa hình bằng phẳng, nhịp ngang và nhịp dọc của các vị trí trụ khác nhau không phân tán nên nhịp sử dụng trong thiết kế cột ống thép được xác định là: nhịp ngang là 180m, nhịp dọc là 180m. là 200m, và nhịp đại diện là 200m.

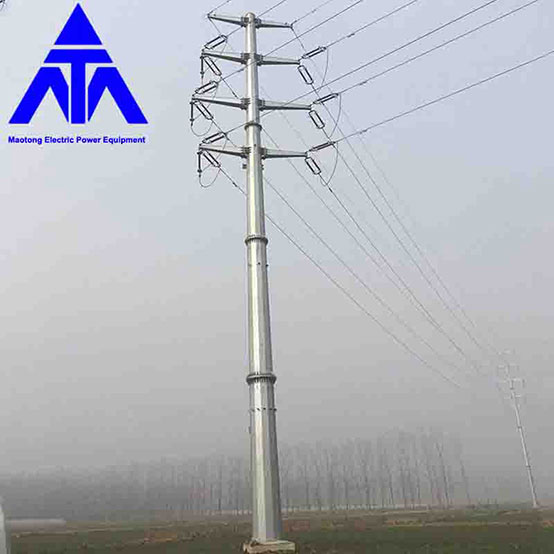

4 Xác định chiều cao cuộc gọi tối đa

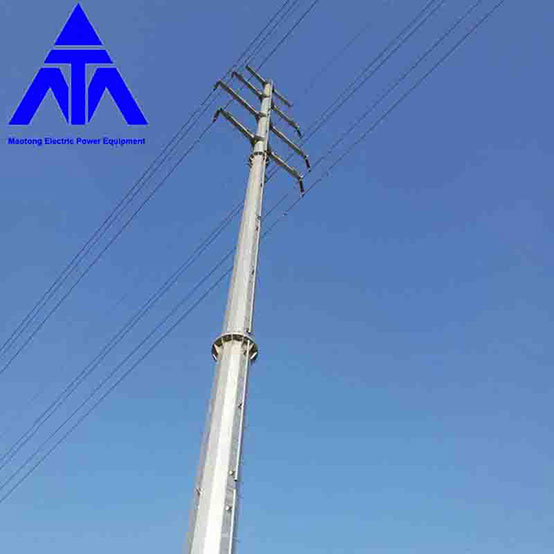

Đường được dựng dọc theo vành đai hoa của quy hoạch đô thị. Đai hoa dùng phủ xanh đường dây thông tin liên lạc, đường dây hạ thế. Đồng thời, vì mỹ quan đô thị, chiều cao danh định tối đa được quy định quá nhỏ, chắc chắn sẽ hạn chế việc sử dụng cột ống thép. Tuy nhiên, nếu đặt chiều cao danh định tối đa quá cao, chỉ số vật liệu của toàn tháp sẽ tăng theo. Thông qua tính toán thử nghiệm, chiều cao danh nghĩa của cột ống thép được xác định là: chiều cao danh nghĩa của góc căng là 18m và chiều cao danh nghĩa của đoạn thẳng là 19-20m, với tiền đề là chỉ số móng đơn của tháp sẽ không tăng đáng kể.

Ngoài ra, xét về nhịp thực tế, trong đô thị, với điều kiện địa hình cắt ngang, bằng phẳng, chiều cao danh định lớn nhất 20m có thể đạt 200m nên chọn 20m làm chiều cao danh định lớn nhất của cột ống thép là phù hợp.
