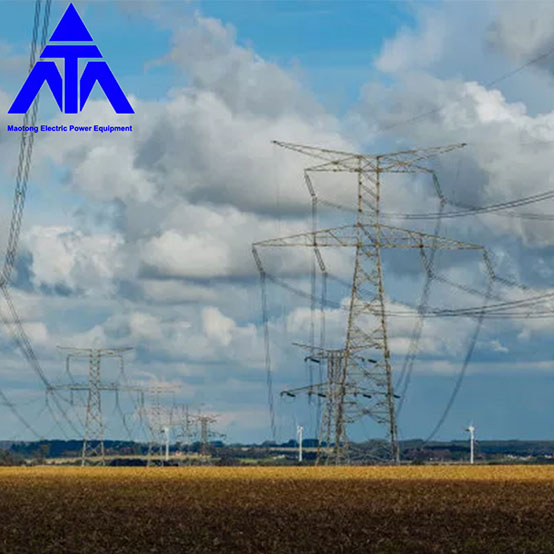

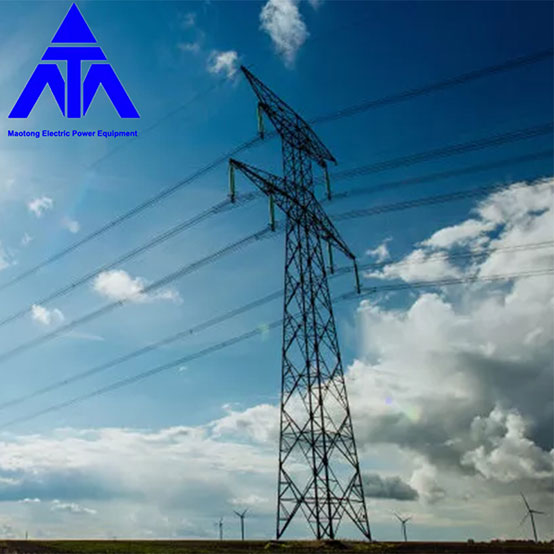

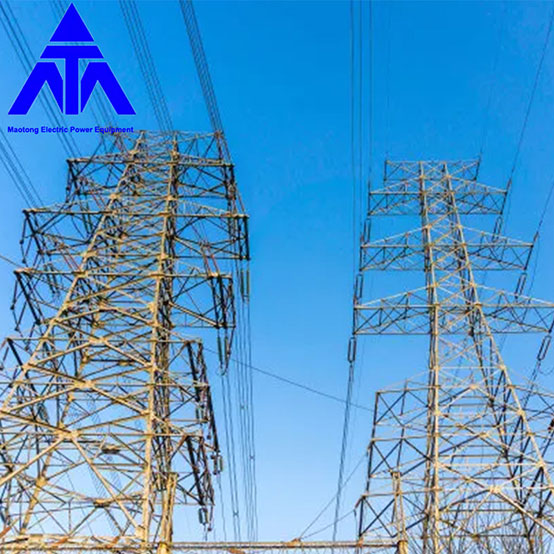

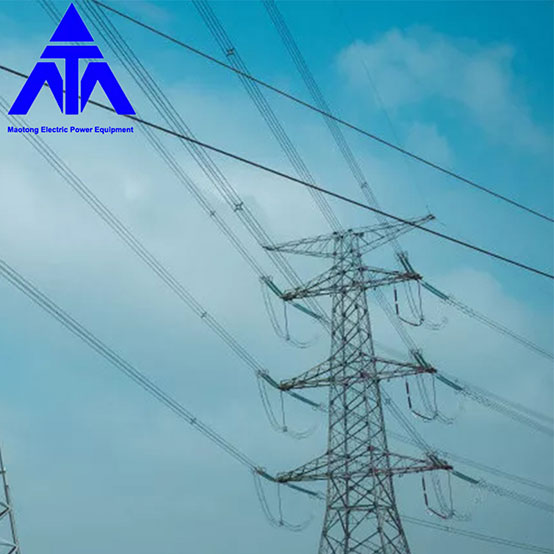

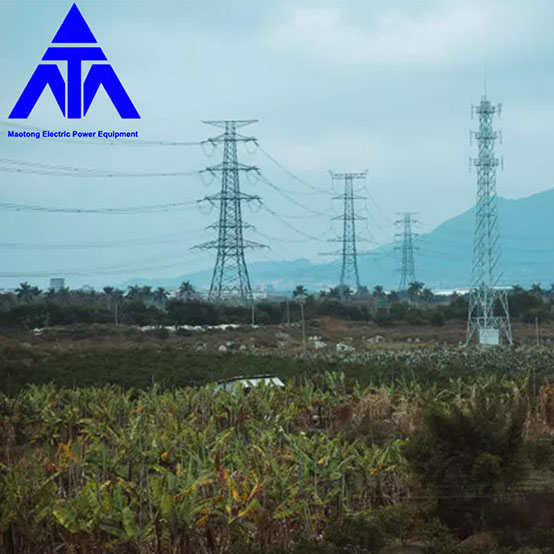

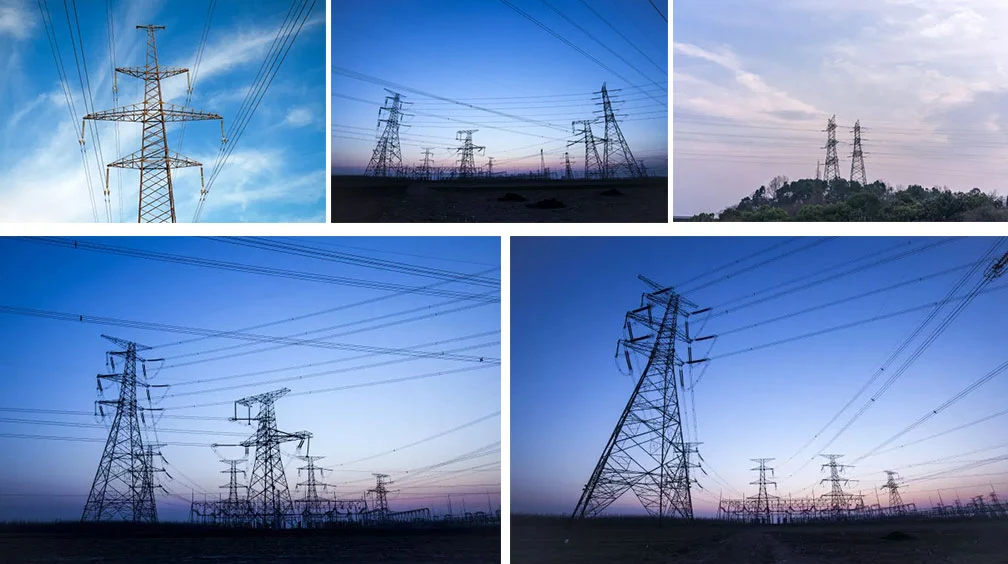

Tháp điện mạ kẽm nóng 66kv 120kv 220kv

Giới thiệu tháp điện:

Tháp điện là cấu trúc tháp hình thang hoặc hình tam giác với chiều cao 25-40 mét. Đó là một kết cấu khung thép. Các tháp điện hầu hết được xây dựng gần các nhà máy điện và trạm phân phối trên thực địa. Chúng là những công trình quan trọng trong ngành điện, có thể đi trên đường dây điện và có vai trò bảo vệ, hỗ trợ. Việc thiết kế, chế tạo, lắp đặt, bảo trì, kiểm tra chất lượng tháp điện là những đảm bảo quan trọng cho sự vận hành và phát triển của hệ thống điện hiện đại.

Phân loại tháp:

1. Tháp đường dây cao thế được chia thành tháp tiếp tuyến và tháp căng thẳng. Tháp góc là một loại tháp căng, còn tháp cathead là một loại tháp tiếp tuyến.

2. Giống như tháp tiếp tuyến, chất cách điện là tháp đầu mèo treo thẳng đứng, tháp căng và chất cách điện nằm ngang, được sử dụng để ngăn chặn tháp vòng rơi, quay đường, v.v.

3. Điện áp tùy thuộc vào số lượng cách điện, 1-2 cái: 10KV, 3-5 cái, 35KV, 7 cái 110KV, 14-16 cái 220KV, 28 cái 500KV. Nếu thấy nhiều thì không cần đếm. Bạn có thể thấy chiều dài khoảng.
Nó được chia thành:

4. Năm loại chén rượu, đầu mèo, loại trên, loại khô và loại thùng

5. Nó có thể được chia thành tháp căng thẳng, tháp tiếp tuyến, tháp góc, tháp chuyển vị (thay thế tháp vị trí pha dây dẫn), tháp đầu cuối và tháp chéo theo mục đích.

Yêu cầu về Tháp điện mạ kẽm nóng 66kv 120kv 220kv:

Kích thước và nhịp của tháp phải đáp ứng các yêu cầu về mạch điện: phải giữ khoảng cách an toàn nhỏ cần thiết giữa dây dẫn và mặt đất, tòa nhà, cây cối, đường sắt, đường cao tốc, sông và các đường dây trên không khác, giữa dây dẫn và dây dẫn, giữa dây dẫn và dây dẫn sét. Góc bảo vệ của dây dẫn sét với dây dẫn và khoảng cách nhỏ nằm ngang giữa hai dây dẫn sét khi sử dụng dây dẫn sét kép phải đáp ứng các quy định liên quan.

Trọng tải:

Tháp đường dây truyền tải chủ yếu chịu tải gió, tải băng, lực căng đường dây, tải trọng chết, trọng lượng của nhân viên và dụng cụ trong quá trình lắp đặt hoặc bảo trì, cũng như tải trọng của đường dây bị đứt và tác động địa chấn. Sự kết hợp hợp lý của các tải trọng này trong các điều kiện khí tượng khác nhau phải được xem xét trong thiết kế. Tải trọng tĩnh bao gồm trọng lượng của tháp, đường dây, phụ kiện, chất cách điện, hợp lực góc của đường dây và lực căng không cân bằng dọc theo đường dây. Các quốc gia khác nhau có các quy định khác nhau về tải trọng đứt về số lượng dây đứt (thường không bao gồm việc đứt đồng thời dây dẫn và dây dẫn sét), độ lớn của lực căng đứt và điều kiện khí tượng trong quá trình đứt.

Tháp thường được đơn giản hóa để phân tích tĩnh. Đối với các tải trọng động như gió, đường đứt đoạn và động đất, tác động động thường được xem xét bằng cách nhân hệ số dao động của gió, hệ số va chạm của đường đứt đoạn và hệ số phản ứng lực địa chấn tương ứng trên cơ sở phân tích tĩnh.
