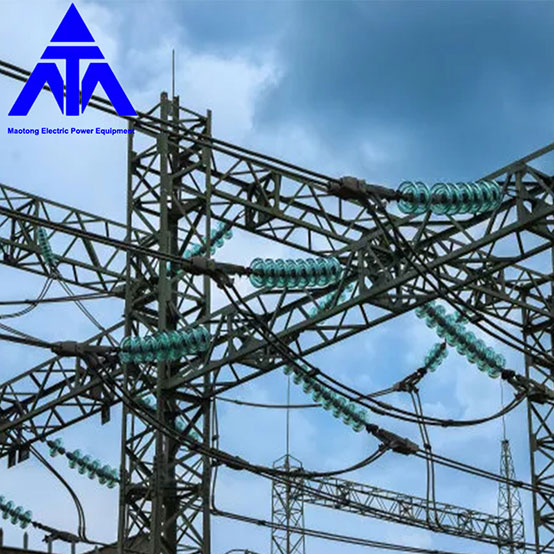

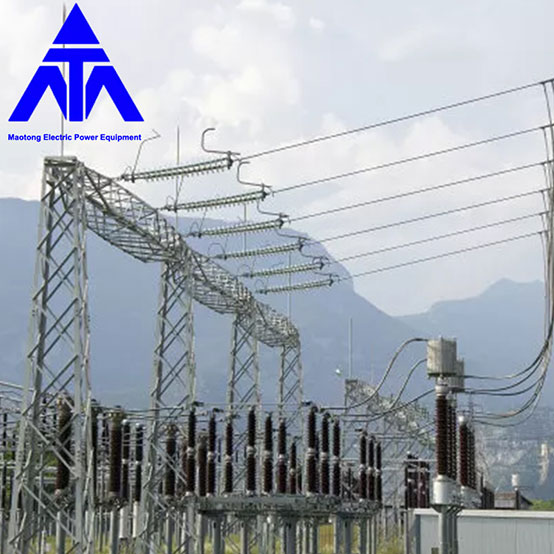

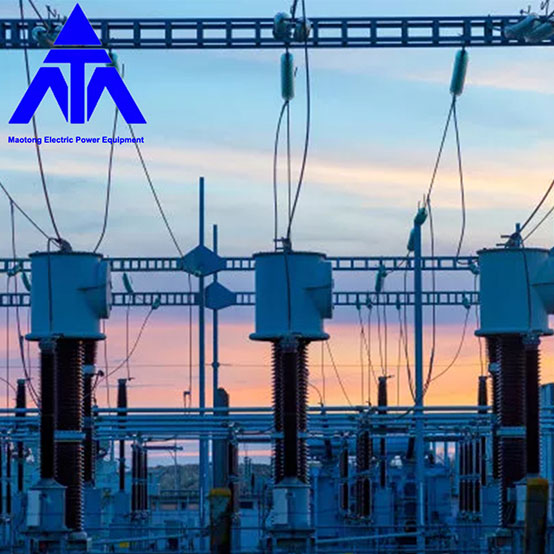

Kết cấu trạm biến áp 500KV Đường dây tải điện

Mao Tong là nhà sản xuất, nhà cung cấp và xuất khẩu Đường dây truyền tải điện cấu trúc trạm biến áp 500KV hàng đầu Trung Quốc. thanh đảo Maotong
trạm biến áp thông minh

Trạm biến áp thông minh là sự nâng cấp và phát triển của trạm biến áp kỹ thuật số. Trên cơ sở trạm biến áp kỹ thuật số, kết hợp với nhu cầu của lưới điện thông minh, công nghệ tự động hóa trạm biến áp được bổ sung để thực hiện chức năng trạm biến áp thông minh. Việc thiết kế và xây dựng trạm biến áp thông minh phải được thực hiện trên nền lưới điện thông minh. Nó phải đáp ứng yêu cầu xây dựng và phát triển lưới điện thông minh ở nước ta, phản ánh đặc điểm thông tin hóa, số hóa, tự động hóa và tương tác của lưới điện thông minh ở nước ta.

Trạm biến áp thông minh có các đặc điểm chức năng sau:

1. Kết nối chặt chẽ toàn mạng lưới.

2. Hỗ trợ lưới điện thông minh.

3. Trạm biến áp thông minh có cấp điện áp cao đáp ứng yêu cầu của lưới truyền tải UHV.

4. Trạm biến áp thông minh trung hạ thế cho phép tiếp cận nguồn điện phân tán.

5. Hình dung từ xa.

6, thiết bị và cơ sở thiết kế tiêu chuẩn hóa, cài đặt mô-đun.

Để tăng cường mức độ quản lý tổng hợp của trạm biến áp và trạm biến áp không có người giám sát trong sản xuất an toàn, an ninh chống trộm, giám sát cháy nổ và các khía cạnh khác, ngày càng có nhiều doanh nghiệp điện lực đang xem xét việc xây dựng hệ thống giám sát hình ảnh tập trung từ xa, nhằm thúc đẩy sự phát triển mạng của giám sát năng lượng tích hợp. Với video kỹ thuật số IP, nó có thể theo dõi và giám sát dữ liệu liên quan, thông số môi trường và hình ảnh của từng trạm biến áp/trạm, đồng thời trực tiếp hiểu và nắm vững tình hình của từng trạm biến áp/trạm trong thời gian thực và ứng phó với tình huống kịp thời, vì vậy đáp ứng nhu cầu của nhiều trạm biến áp trong khu vực.

Trạm biến áp đơn giản là nơi biến đổi điện áp và dòng điện. Để truyền năng lượng điện từ nhà máy điện đến người dùng ở xa, năng lượng điện phải được tăng cường và đưa trở lại lưới điện cao thế, sau đó điện áp có thể được giảm áp theo nhu cầu của người dùng gần đó. Trạm biến áp đã trở thành một bộ phận không thể thiếu trong hệ thống điện làm nhiệm vụ nâng hạ điện áp và truyền tải điện năng đến người sử dụng.
Trong lịch sử 100 năm phát triển chung của các nhà máy điện và hệ thống điện, đã có những thay đổi lớn về địa điểm xây dựng, cấp điện áp và điều kiện thiết bị của các trạm biến áp.

Trong khu vực xây dựng trạm biến áp, từ tất cả các trạm biến áp ngoài trời ban đầu, dần dần xuất hiện các trạm biến áp trong nhà và một số trạm biến áp ngầm, diện tích của trạm biến áp và các trạm biến áp ngoài trời ban đầu đã giảm đi rất nhiều.

Về cấp điện áp, với sự phát triển của công nghệ điện, một số ít trạm biến áp 110kV và 220kV được sử dụng làm trạm trung chuyển. Phương thức truyền tải lưới điện nhỏ của trạm biến áp đầu cuối 35kV đã dần phát triển thành phương thức truyền tải lưới điện lớn với các trạm biến áp 1000kV và 500kV UHV là trạm trung tâm, và các trạm biến áp 220kV và 110kV là trạm biến áp đầu cuối.

Về khía cạnh thiết bị điện, thiết bị sơ cấp từ thiết bị ngoài trời mở ban đầu, dần dần phát triển thành tổ hợp khí kín hoàn toàn (GIS) và tổ hợp khí nửa kín (HGIS); Các thiết bị thứ cấp được phát triển từ bóng bán dẫn sơ khai và bảo vệ mạch tích hợp đến bảo vệ máy vi tính.
Thiết kế kết cấu và bố trí thiết bị của trạm biến áp hiện đại cần đáp ứng 6 yêu cầu sau:

1. TBA 10kV đi kèm dưới chân tòa nhà không cần chia phòng. Máy biến áp và thiết bị đóng cắt điện áp cao và hạ áp có thể được bố trí trong cùng một tầng và trong cùng một phòng.

2. Bố trí bên trong trạm biến áp phải nhỏ gọn, hợp lý để thuận tiện cho công nhân vận hành vận hành, bảo dưỡng, thí nghiệm và kiểm tra. Vị trí lắp đặt của tủ công tắc phải đáp ứng các yêu cầu về chiều rộng kênh tối thiểu và xem xét đúng mức các yêu cầu phát triển và mở rộng;

3. Vị trí của từng phòng chức năng trong TBA cần được bố trí hợp lý. Phòng phân phối điện áp cao tiếp giáp với phòng tụ điện cao áp và phòng phân phối điện áp thấp tiếp giáp với phòng máy biến áp.

4. Cơ sở vật chất của phòng phân phối điện áp cao và hạ áp phải đáp ứng các yêu cầu về an toàn và phòng chống cháy nổ, không được phép sử dụng các vật liệu dễ cháy trong trang trí nhà ga;

5. Các cửa của phòng phân phối điện áp cao và hạ thế, phòng tụ điện và phòng máy biến áp phải được mở ra ngoài, và cửa của hai phòng phân phối liền kề phải được mở hai chiều;

6. Phòng phân phối điện cao thế và hạ thế, phòng tụ điện, phòng máy biến áp và phòng điều khiển chính phải được trang bị các phương tiện để ngăn mưa, tuyết, rắn, chuột và các lối vào khác qua cửa, cửa sổ và rãnh cáp.
