Mao Tônglà nhà sản xuất và nhà cung cấp Trung Quốc chủ yếu sản xuất 3 ChânỐng thép 4 chânĐường dây truyền tải điện 110-500KV với nhiều năm kinh nghiệm.

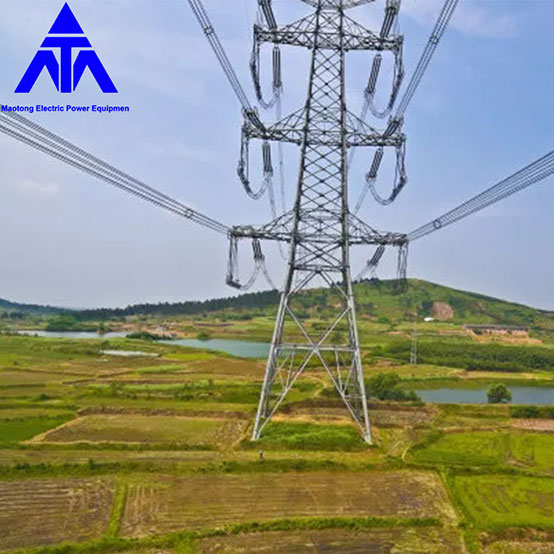

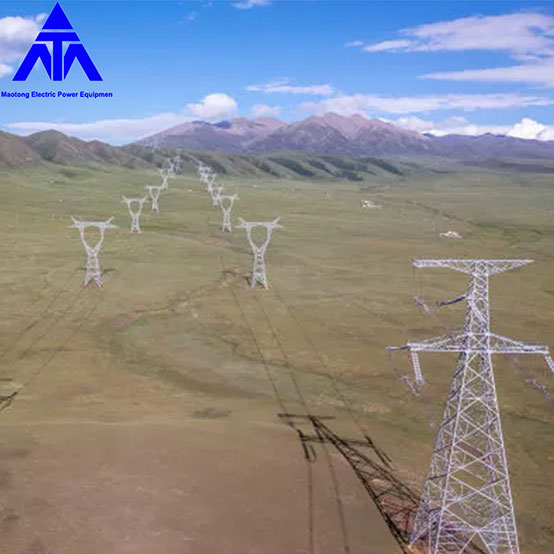

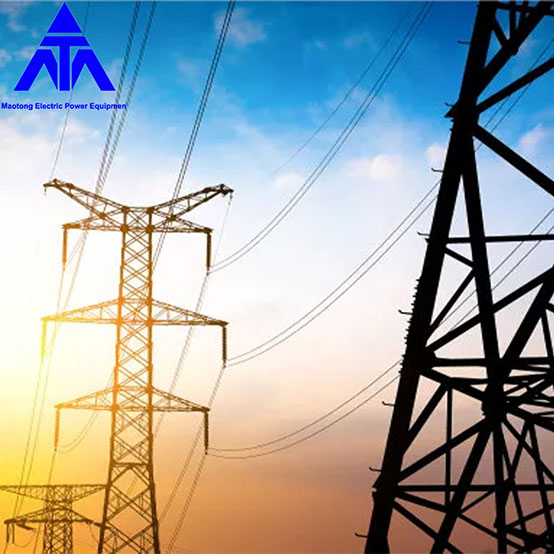

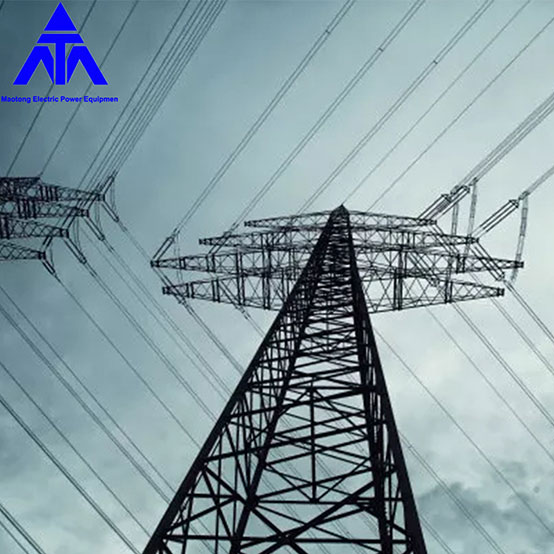

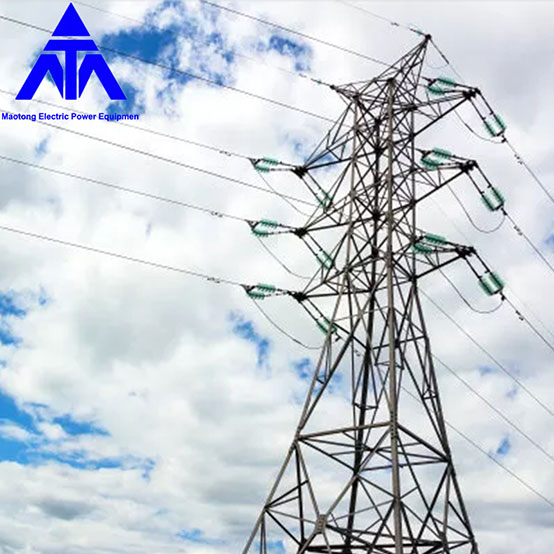

Đường dây truyền tải ống thép 3 chân 4 chân Điện 110-500KV: một mạng lướithápbao gồm ống thép cho các bộ phận chính và ống thép hoặc phần cho các bộ phận khác. Nó là cấu trúc hỗ trợ cho đường dây truyền tải trên không để hỗ trợ dây dẫn và dây dẫn sét. Làm cho dây nối đất, các vật thể nối đất phải đáp ứng các yêu cầu về khoảng cách và có thể chịu được dây, dây chống sét và tải trọng của chính nó và tải trọng bên ngoài.

Các tính năng chính

Đường dây truyền tải ống thép 3 chân 4 chân điện 110-500KV có ưu điểm tương đối về mặt kỹ thuật và kinh tế, phù hợp với các tháp truyền tải chịu tải lớn.

(1) Đặc tính tải

Đường dây truyền tải ống thép 3 chân 4 chân Các thành viên điện 110-500KV chịu áp lực gió nhỏ, độ cứng uốn tiết diện lớn, kết cấu đơn giản, truyền lực rõ ràng, có thể phát huy hết khả năng chịu lực của vật liệu, một mặt, có thể giảm trọng lượng của tháp, giảm lực cơ bản; Mặt khác, có lợi cho việc tăng cường khả năng chống chịu thiên tai trong điều kiện khắc nghiệt.

Với điều kiện thỏa mãn yêu cầu tính toán về cường độ và độ ổn định, tải trọng gió tác dụng lên thân tháp có thể giảm đáng kể bằng cách sử dụng tháp ống thép có hệ số áp lực gió tương đối nhỏ.

(2) Đặc điểm mặt cắt

Mặt cắt ngang của các thành viên ống thép đối xứng và đẳng hướng. Vật liệu được phân bố đều xung quanh chu vi và độ cứng uốn của mặt cắt lớn. Khi diện tích mặt cắt ngang của ống thép và thép góc bằng nhau thì tháp ống thép không phát huy được ưu điểm.

Đối với các bộ phận thủy lực của tháp truyền tải, sử dụng diện tích mặt cắt ngang nhỏ hơn và có bán kính g, vật liệu ống thép, hiệu suất cơ học có thể được cân bằng hoàn toàn về các yêu cầu về độ chơi, độ cứng và độ ổn định, đặc biệt đối với kích thước hình học kết cấu của thanh tháp tải trọng lớn lớn hơn, dài hơn, lợi thế về hiệu suất ổn định của mảnh ống thép là rõ ràng.

(3) Kết cấu kết nối

Về kết nối kết cấu, vật liệu chính của Đường dây truyền tải ống thép 3 chân 4 chân Điện 110-500KV được kết nối bằng mặt bích hoặc kết nối giao nhau, kết nối tấm cắm hoặc kết nối giao nhau được sử dụng giữa vật liệu nghiêng và vật liệu chính, vật liệu chính của tháp thép Angle được kết nối bên trong và bên ngoài, và các thanh khác chủ yếu được kết nối bằng các tấm kết nối và bu lông.

Mặt bích ống thép và kết cấu kết nối tấm chèn của tháp tương đối đơn giản, đồng thời tăng khối lượng công việc hàn, nhưng làm giảm các thành phần thép góc như hiệu suất chịu lực của kết cấu do các tác động bất lợi lệch tâm, đồng thời tăng cường độ cứng và mật độ của nút kết nối, có thể giúp tăng cường độ cứng tổng thể của kết cấu và độ ổn định cũng như khả năng chống tải trọng động do rung gió.
